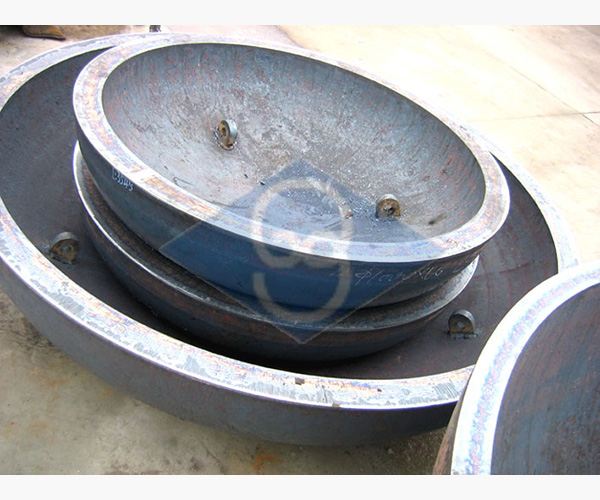

橢圓封頭的廣泛利用體現(xiàn)了在近些年旋壓制造工藝的進(jìn)步，為我們的生產(chǎn)生活帶來(lái)了許多方便，但由于該工種的作業(yè)要求精度非常高，有些同行在壓制的時(shí)候會(huì)出現(xiàn)裂縫，這是由什么原因造成的？又該如何解決呢？
其實(shí)造成橢圓封頭出現(xiàn)裂紋的因素有很多，以下是常見(jiàn)的幾種：（1）在鍛造壓制的過(guò)程中，化學(xué)成分是影響封頭質(zhì)量與美觀度的一個(gè)重要因素，根據(jù)相關(guān)資料公式計(jì)算可知316，310的△值分別為+1.00、+4.72故其非常穩(wěn)定不容易產(chǎn)生裂紋。（2）加工變形量的影響。封頭在冷旋壓過(guò)程中，材料的變形量較大翻邊部位可達(dá)40%以上根據(jù)相關(guān)資料介紹Cr-Ni不銹鋼冷加工對(duì)導(dǎo)磁率的影響產(chǎn)生馬氏體組織的含量隨化學(xué)成分的增加而減少隨冷加工變形率的增大而增加。304、321的變形率大約在15%時(shí)，馬氏體增加加速316在變形率的60%時(shí)馬氏體增加尚不明顯。（3）焊接的影響。不同強(qiáng)度的材質(zhì)需要選擇不同的焊接工藝，根據(jù)焊接工藝的不同，有的焊接熱度高，有的相對(duì)低一些，否則晶粒長(zhǎng)大可能造成有些焊接缺口在旋壓制造時(shí)出現(xiàn)被拉裂的現(xiàn)象，也就是我們所說(shuō)的裂紋，咨詢橢圓封頭價(jià)格，可以聯(lián)系我們！
